Отдел измерения давления, вакуумные измерения

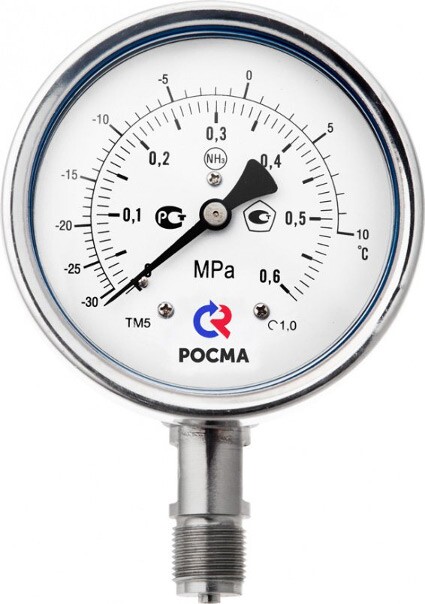

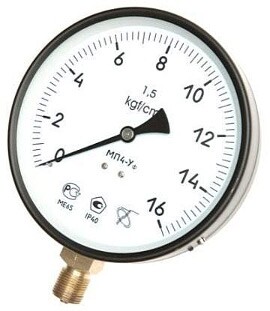

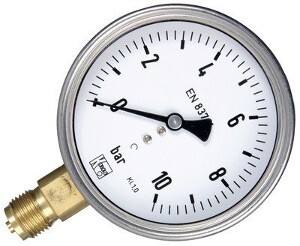

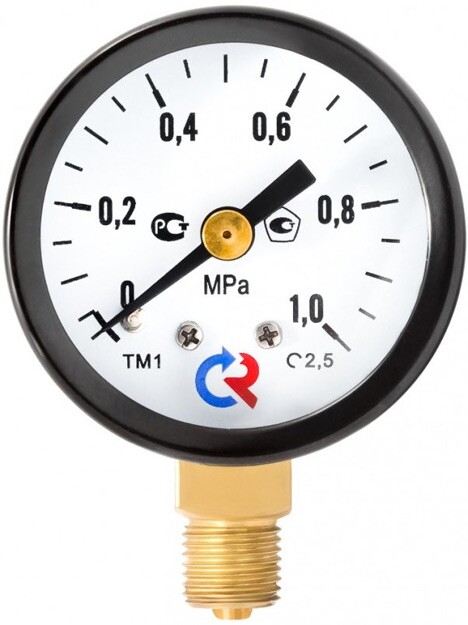

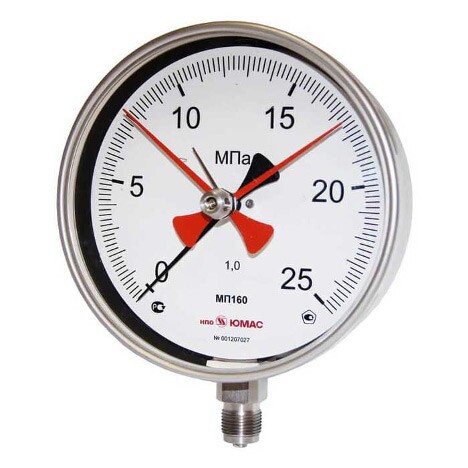

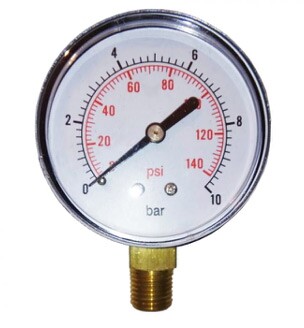

Манометр — это компактное механическое устройство для измерения давления. В зависимости от модификации оно может работать с воздухом, газом, паром или жидкостью. Существует много разновидностей манометров, по принципу снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.
Манометры являются универсальными механизмами, которые могут применяться для измерения различных значений: избытка давления, вакуумного давления, разницы давлений, атмосферного давления.
Применение этих приборов позволяет контролировать различные технологические процессы и предотвращать аварийные ситуации. Манометры предназначенные для эксплуатации в особых условиях могут иметь дополнительные модификации корпуса. Это может быть взрывозащищенность, устойчивость к коррозии или повышенной вибрации.

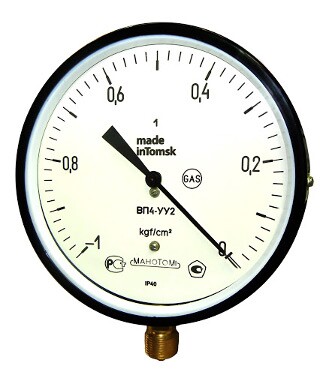

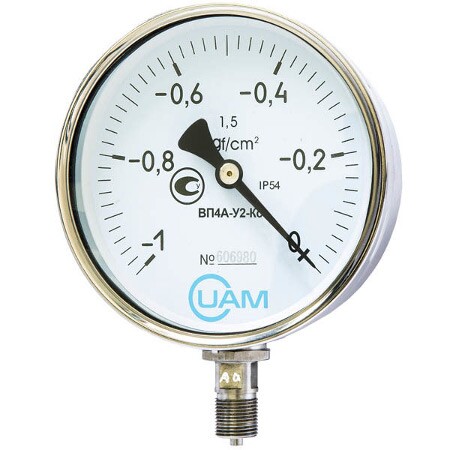

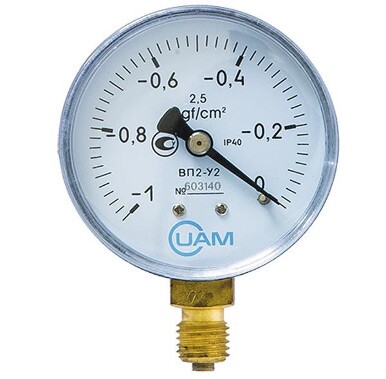

Вакуумметр — это прибор, выполненный на основе манометра, используемый для измерения давления газов, находящихся в разреженном состоянии. Они находят применение в таких сферах, как нефте и газодобывающая, химическая, тяжелая и пищевая промышленность, в вакуумных и холодильных установках, в различных перегонных агрегатах, в лабораторном оборудовании для спектрометрии и многих других.

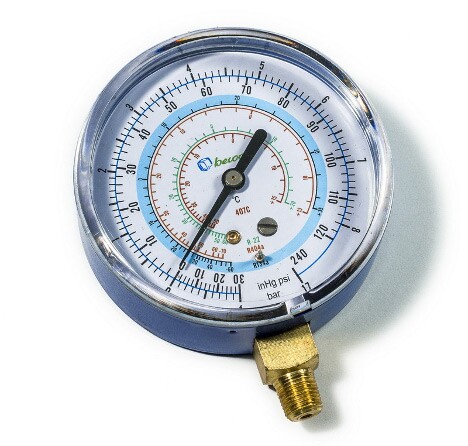

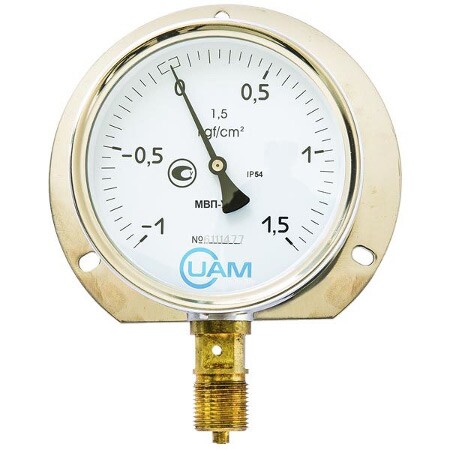

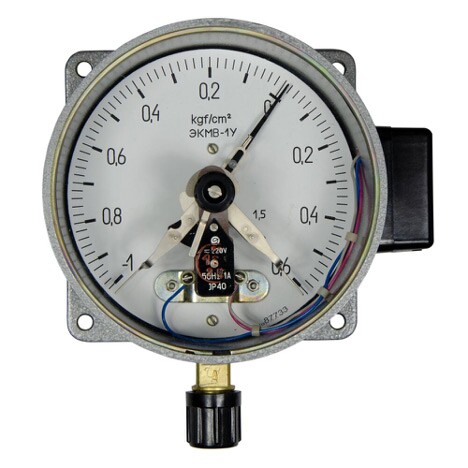

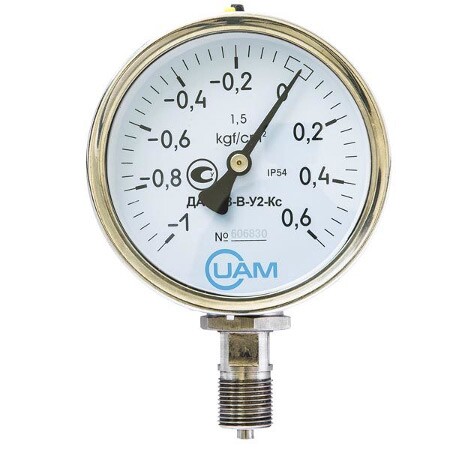

Мановакуумметры — это приборы, предназначенные для определения избыточного давления и одновременно давление разреженного газа. То есть, с помощью мановакуумметров измеряется и вакуумметрическое, и манометрическое давление.
Мановакуумметр (контрольно-измерительный прибор), предназначен для измерения одновременно двух типов давления. Для этого прибор оборудован шкалой для определения отрицательных значений (вакуумметрического давления), а также шкалой для измерения положительных значений (абсолютного давления).
Мановакуумметры – это точное оборудование, используется специализированными производственными организациями и предприятиями, где незаменимы, устройства, создающие вакууметрическое давление. Это и пищевое производство и фармацевтическое или химическое производство. Так же не обходятся без КИП предприятия тепло-водоснабжения и лаборатории. На таких производствах обязательно должен быть подобный мановакуумметр. Важно, что подобные производства должны использовать контрольно-измерительный прибор в комплекте с мембранным разделителем.

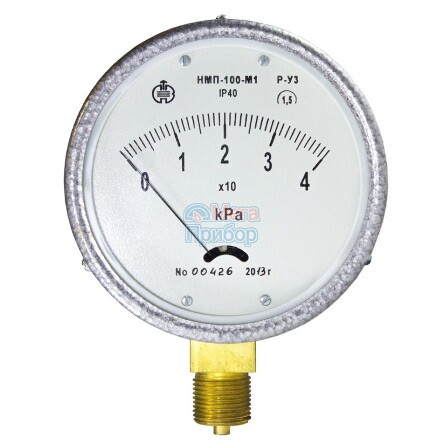

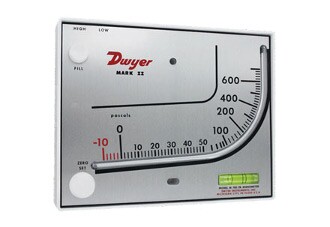

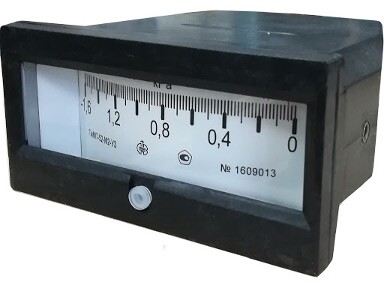

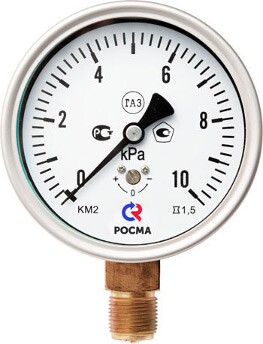

Напоромеры, тягомеры и тягонапоромеры предназначены для измерения давления малых величин. Прибор данного типа позволяет измерять избыточное давление в диапазоне 0-0,4...100,0 кПа. Тягомер определяет вакуумметрическое давление от -100,0...-0,4 до 0 кПа. А тягонапоромер в свою очередь используется для измерения вакуумметрического и избыточного давления от -50,0 ... 0 ... +50,0 кПа.
Упругим чувствительным элементом в напоромерах, тягомерах и тягонапоромерах является мембранная коробка. Она представляет собой упругую пластину с гофрированной формой поверхности, герметично закрепленную по периметру к жёсткой площадке. Размер диаметра мембраны, который может составлять от десятков до сотен миллиметров, зависит от габаритных размеров самого устройства, запаса прочности, заданного тягового усилия, метрологической надежности, величины перемещения центра и других параметров.

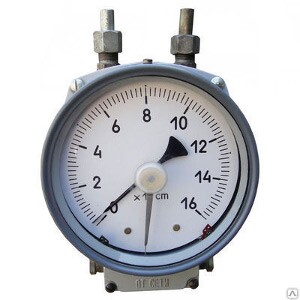

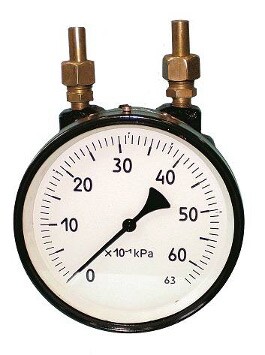

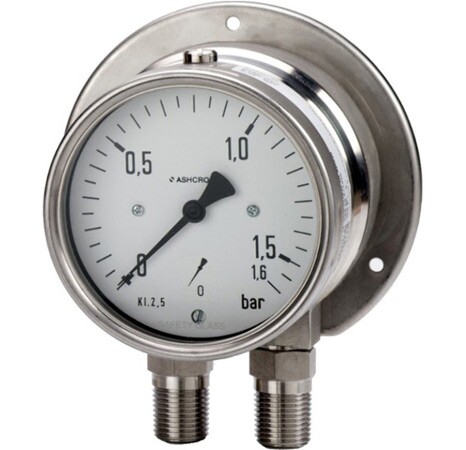

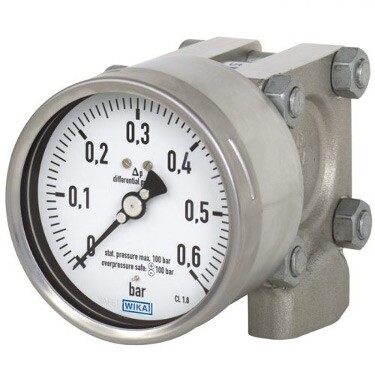

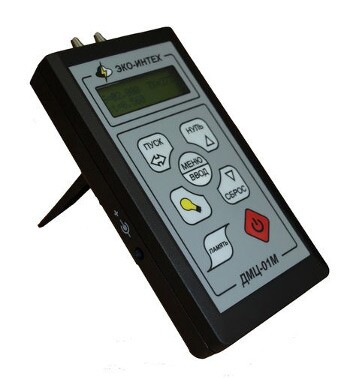

Дифференциальный манометр (дифманометр) – это показывающий (стрелочный или цифровой) прибор измеряющий перепад (разность) давления. В зависимости от измеряемого параметра различают дифманометры: перепадомеры, расходомеры и уровнемеры. Помимо простого показывающего исполнения, дифманометры могут быть сигнализирующими и самопищущими.

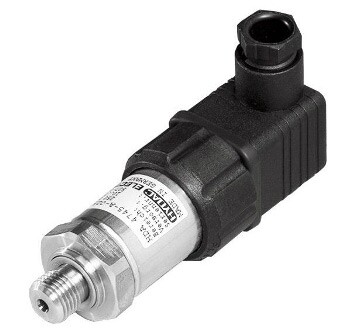

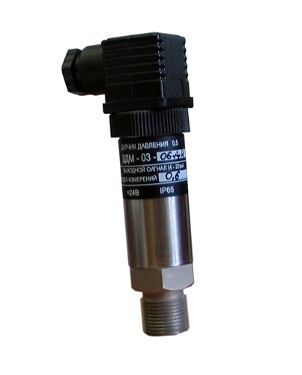

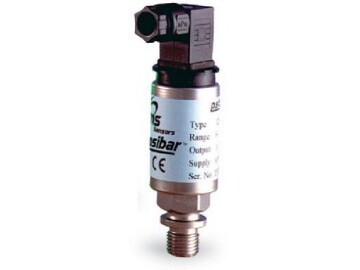

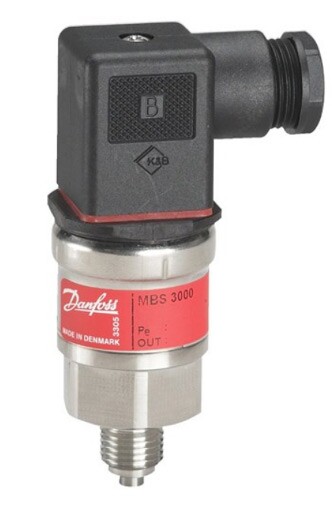

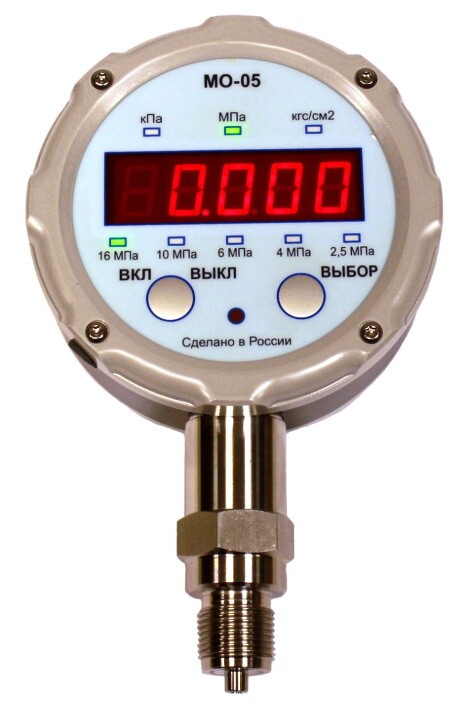

Преобразователь давления — измерительный прибор, предназначенный для непрерывного измерения давления различных сред и последующего преобразования измеренного значения в унифицированный выходной сигнал по току или напряжению.

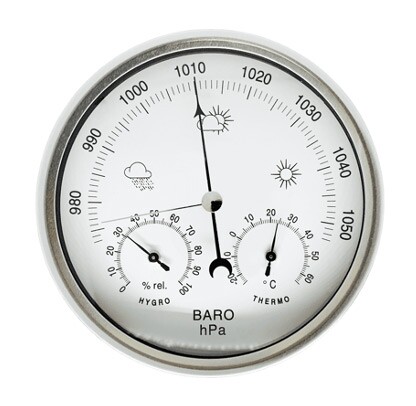

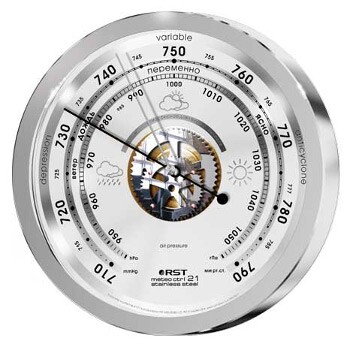

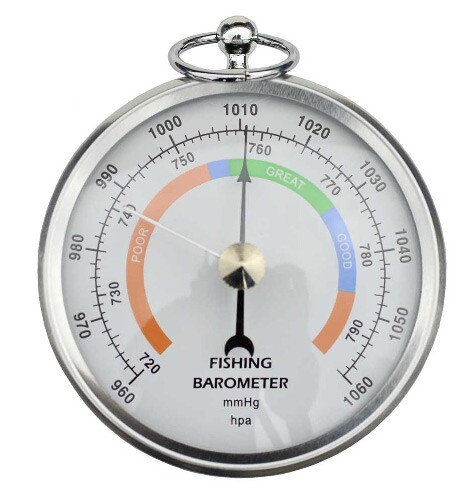

Барометр — прибор для измерения давления атмосферного воздуха. Давление есть сила, действующая на единицу площади поверхности. Земная атмосфера, простирающаяся на сотни километров вверх, оказывает давление на поверхность Земли; барометр и служит для измерения этого давления.
